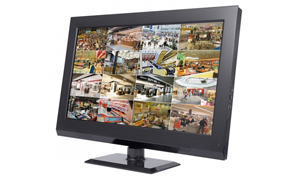

Przedstawiamy rewolucyjny, 16-kanałowy rejestrator cyfrowy BCS-CVR1604-22. Jest to niezwykłe urządzenie monitoringu CCTV, będące jednocześnie rejestratorem DVR i monitorem LCD 22". Produkt zaprojektowano do pracy w miejscach, w których powierzchnia przeznaczona na umieszczenie urządzeń telewizji przemysłowej jest mocno ograniczona. Dodatkowym atutem połączenia dwóch urządzeń w jedno jest możliwość jednoczesnego prowadzenia rejestracji oraz podglądu obrazu. Obsługuje 16 kamer przemysłowych oraz umożliwia zapis z 4 kanałów audio. Prezentowany model posiada wbudowane porty VGA i HDMI. Maksymalna prędkość zapisu obrazu wynosi 400 kl/s.

H.264 i G.711

Rejestrator BCS CVR 1604 22 obsługuje najnowocześniejsze metody kompresji - zarówno strumieni wideo, jak i audio. Kompresja obrazu odbywa się za pomocą kodeka H.264. Umożliwia on zapis wizji, nie wywierając negatywnego wpływu na jej jakość. Co więcej, przy użyciu H.264 zapisany plik z obrazem w najwyższej możliwej jakości zajmuje jednak mniej przestrzeni dyskowej, niż przy zapisie z użyciem starszych kodeków (MPEG-4, MJPEG). Poniższy wykres przedstawia różnice w kompresji wideo trzech popularnych kodeków:

^{Rys. 1. Porównanie wydajności różnych kodeków wideo}

Jak wspomniano wyżej, rejestrator BCS-CVR1604 22 obsługuje również 4 strumienie audio. Za kompresję foniczną w prezentowanym produkcie odpowiedzialny jest kodek G.711. Metody tej używa się do kompresji fonii w urządzeniach cyfrowych (telefonia cyfrowa, VoIP). Kodek ten umożliwia prowadzenie modulacji impulsowo-kodowej sygnałów audio z prędkością 64 kb/s.

Wielozadaniowy tryb pentaplex

Rejestratory serii BCS cechuje duża wielofunkcyjność. Dzieje się tak za sprawą trybu pentaplex, w którym pracują. Z modelem BCS-CVR 1604-22 nie mogło być, rzecz jasna, inaczej. Praca w trybie pentaplex polega na wykonywaniu przez urządzenie aż pięciu operacji jednocześnie. Ciekawym rozwiązaniem w takim sposobie pracy jest fakt, iż żadna z prowadzonych równocześnie czynności nie wpływa wydajność i jakość pozostałych.

Zadania trybu pentaplex:

• wyświetlanie obrazu „na żywo” w czasie rzeczywistym
• rejestracja
• odtwarzanie
• transmisja w sieci (port Ethernet)
• kopia zapasowa (backup) przez sieć (port Ethernet) lub port USB

Sposoby archiwizacji

Rejestrator cyfrowy BCS-CVR1604-22 jest urządzeniem bardzo nowoczesnym również ze względu na metody archiwizacji danych. Podstawowym sposobem jest tu oczywiście zapis na wewnętrznym dysku twardym. Niemniej jednak, prezentowany model obsługuje kilka alternatywnych metod zapisu. Jedną z nich jest archiwizowanie plików na urządzeniach z pamięcią flash (pen-drive) poprzez port USB 2.0. W ten sam sposób (przez USB) można umieścić dane na zewnętrznym dysku twardym. Nagrania można przesłać także za pomocą sieci na dysk HDD w innym komputerze (w ramach tej samej sieci wewnętrznej).

Kolejną interesującą opcją w kwestii archiwizacji danych jest aplikacja Schedule Backup. Jest to oprogramowanie oferujące szeroko pojęte wparcie dla procesu utrwalania nagrań. Umożliwia konfigurację zapisu poprzez lokalną sieć lub Internet według wielu kryteriów, takich jak:

• pełny plan kopiowania
• kopiowanie wyciętych fragmentów nagrań
• kopiowanie z wybranej liczby kamer
• kopiowanie ze wszystkich kamer jednocześnie

Aplikacja Schedule Backup posiada wbudowany konwerter plików do formatu AVI, dzięki czemu możliwe jest przeglądanie nagrań w dowolnym odtwarzaczu plików multimedialnych.

^{Rys. 2. Interfejs oprogramowania Schedule Backup}

Zwiększone bezpieczeństwo

Korzystanie z rejestratora BCS CVR1604-22 przyczynia się do znacznego podwyższenia bezpieczeństwa obiektu, w którym ten model pracuje. Do urządzenia dołączone jest bowiem bezpłatne oprogramowanie nadzorujące PSS (Professional Surveillance Software), dzięki któremu możliwa jest obserwacja na odległość - przez Internet - z każdego miejsca na świecie.

Doskonały monitor

Należy zaznaczyć, iż BCS- CVR1604 22 to nie tylko znakomity rejestrator DVR, lecz także wysokiej klasy monitor LCD. Przekątna ekranu 22" oraz wyświetlanie obrazu w rozdzielczości (1280 x 1024) SXGA sprawiają, że praca z tym urządzeniem to czysta przyjemność.
