Zasilacz na szynę DIN PSBAD1512

PSBAD1512 - zasilacz buforowy służy do ciągłego zasilania urządzeń w systemie CCTV i nie tylko. Zasilacz generuje napięcie 12V/DC (+/-15%). PSBAD1512 można zainstalować na szynie DIN. Zasilacz PSBAD1512 dostarcza napięcia U= 11V÷13,8 V DC o wydajności prądowej całkowitej1,5A. W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe.

Zasilacz wyposażony jest w zabezpieczenia: przeciwzwarciowe (SCP), przeciążeniowe (OLP), termiczne (OHP). Przystosowany jest do współpracy z akumulatorem ołowiowo-kwasowym, suchym (SLA).

Zasilacz kontroluje automatycznie proces ładowania i konserwacji akumulatora, ponadto wyposażony jest w zabezpieczenia wyjścia BAT: przeciwzwarciowe i przed odwrotną polaryzacją podłączenia. Zasilacz wyposażony jest w ochronę akumulatora przed nadmiernym rozładowaniem (UVP, zworka A: ON/OFF).

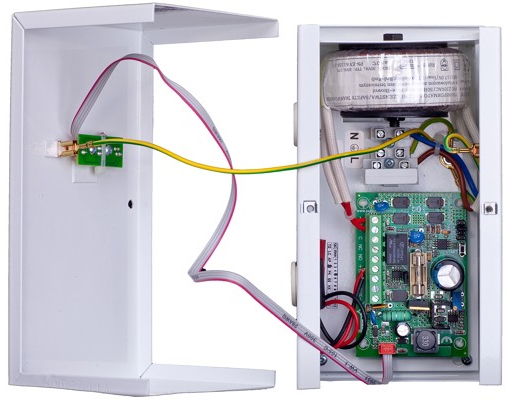

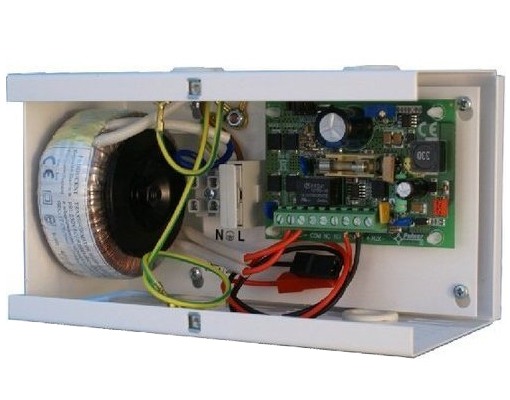

Zasilacz posiada sygnalizację optyczną informującą o stanie pracy (zasilanie AC, ładowanie LB, wyjście DC ). Zasilacz wyposażony jest także w wyjście techniczne (COM, NC, NO) służące do zdalnej kontroli stanu zasilania AC. Do konfiguracji czasu opóźnienia sygnalizacji braku AC służą dwie zworki B, C. Zasilacz umieszczony jest w obudowie metalowej (kolor RAL 9003) z miejscem na akumulator 1,2Ah/12V i montażem na szynie DIN (35mm).

DANE TECHNICZNE

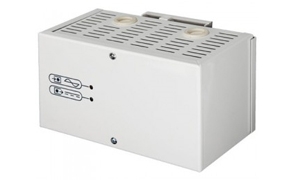

• Obudowa: metalowa, kolor RAL 9003, montaż na szynie DIN TH35
• Wymiary: 185 x 100 x 85 (85+15) (WxHxD) [mm] (+/- 2)
• Waga netto/brutto: 1,7 / 1,8 [kg]
• Miejsce na akumulator: 1,2Ah/12V, ołowiowo-kwasowy suchy (SLA)
• Zabezpieczenie antysabotażowe: brak
• Zamykanie: skręcana: wkręt walcowy x 2
• Uwagi: obudowa posiada demontowana płytę montażowa z układami zasilacza.
• Zasilanie: 230V AC (-15%/+10%), 50Hz, 0,16 A max. (2,5 A „zimny start”)
• Transformator: TR 30VA/17V
• Moc zasilacza: P=21W max.
• Typ zasilacza: A (EPS- External Power Source)
• Napięcia wyjściowe: 11,0V÷13,8V DC praca buforowa (10,0V÷13,8V DC praca bater. ), 30mV p-p
• Prąd wyjściowy: 1,5 A max.
• Ilość wyjść zasilania: 1
• Prąd ładowania akumulatora: 0,2A max.(dla 1,2Ah@Ubat.=10.0V) / 0,5A max.(dla 7Ah@U bat.=10,0V)
• Pobór prądu przez układ zasilacza: 25mA @ Io=0A (max.)
• Zabezpieczenie przeciwzwarciowe (SCP): 200% ÷ 250% mocy zasilacza + F1: bezpieczniki w obwodzie akumulatora
• Zabezpieczenie przeciążeniowe (OLP): 110% ÷ 150% mocy zasilacza, PTC / bezp. T0,2A- obwód 230V AC
• Zabezpieczenie nadnapięciowe (OVP): brak
• Zabezpieczenie przepięciowe: warystory
• Ochrona akumulatora (UVP): U<10,0 V (± 5%) odłączenie (-BAT) akumulatora (funkcja: zworka A)
• Wyjście techniczne BS (awaria AC): stan normalny: zwarte COM-NO, stan awarii: zwarte COM-NC,

  opóźnienie ok. 5s/140s/1040s/2h20m30s (+/-1%) (funkcja: zworka B,C)

• Wyjście techniczne AW (awaria): brak
• Typ wyjść technicznych: typ R-przekaźnikowe, 1A@ 30V DC / 50V AC max
• Akustyczna sygnalizacja pracy: brak
• Optyczna sygnalizacja pracy: diody LED: stan zasilania AC/DC, ładowanie LB (na PCB zasilacza)
• Warunki pracy: II klasa środowiskowa, -10°C÷ 40°C
• Certyfikaty, deklaracje: CE, RoHS
• Uwagi: chłodzenie zasilacza: konwekcyjne, ZŁĄCZA; zasilanie: f0,63-2,50 (AWG 22-10), I/O PCB : f0,41÷1,63 (AWG 26-14), należy zapewnić przepływ powietrza wokół zasilacza w celu konwekcyjnego chłodzenia
