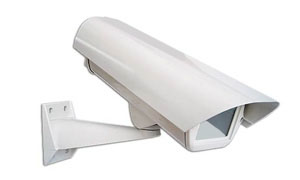

Obudowy do kamer

Obudowa to jeden z istotniejszych elementów konstrukcyjnych każdej współczesnej kamery CCTV. To właśnie od obudowy w dużym stopniu zależy, gdzie dana kamera może skutecznie i bezawaryjnie pracować. Obudowy do kamer przemysłowych odrywają kluczową rolę zwłaszcza w przypadku kamer przemysłowych, które przeznaczone są do pracy w środowisku zewnętrznym. W zastosowaniach zewnętrznych kamery przemysłowe są poddawane różnym czynnikom, które bez odpowiednich zabezpieczeń mogą doprowadzać do uszkodzenia sprzętu. Kamery przemysłowe do zastosowań zewnętrznych znacznie częściej niż kamery wewnętrzne są narażone na uszkodzenia mechaniczne oraz na oddziaływanie czynników atmosferycznych, takich jak deszcz, śnieg oraz zmienne temperatury.

Obowiązujące klasy środowiskowe

Obudowy kamer przemysłowych ze względu na ich odporność na czynniki zewnętrzne oraz na ich przydatność do pracy w zróżnicowanych warunkach środowiskowych podzielono na cztery grupy. Każda z tych czterech klas środowiskowych określa zdolność obudowy do zapewniania prawidłowej i bezawaryjnej pracy kamery w określonych warunkach środowiskowych. Klasy środowiskowe obudów do kamer przemysłowych CCTV:

• Klasa I (wewnętrzna) – odnosi się do obudów, które zapewniają stabilną i bezawaryjną pracę kamer przemysłowych w zakresie temperatur od 5 do 40 st. C i maksymalnej wilgotności powietrza do 75%. Obudowy klasy I stosowane są w kamerach do zastosowań wewnętrznych, pracujących przy małych zmianach temperatur.

• Klasa II (wewnętrzna, ogólna) – dopuszczalny zakres temperatur pracy od -10 do +40 st. C i maksymalnej wilgotności powietrza do 75%. W obudowy klasy II wyposaża się kamery CCTV, które pracują w środowisku wewnętrznym, w którym występują znaczne wahania temperatury powietrza.

• Klasa III (zewnętrzna osłonięta) - grupa obudów do kamer, która zapewnia prawidłową pracę w temperaturach z zakresu od -25 do +50 st. C przy wilgotności powietrza z zakresu od 85% do 95%. Obudowy klasy III stosuje się w kamerach zewnętrznych, które pracują w miejscach nie narażonych bezpośrednio na oddziaływanie warunków atmosferycznych np. pod zadaszeniem.

• Klasa IV (zewnętrzna ogólna) – obudowy przeznaczone do współpracy z kamerami zewnętrznymi. Obudowy klasy IV gwarantują bezawaryjną pracę w bardzo trudnych warunkach pogodowych. Temperaturowy zakres pracy od -25 do +60 st. C przy maksymalnej wilgotności powietrza do 95%.

Miejsce montażu

Współczesny rynek urządzeń CCTV oferuje nam niezwykle szeroką gamę obudów do kamer przemysłowych. Obudowy różnią się nie tylko kształtem, ale także szeregiem innych elementów, dzięki którym mogą pracować stabilnie w danym środowisku. Właściwości obudów CCTV decydują o miejscu montażu kamer przemysłowych. W przypadku zewnętrznych systemów telewizji przemysłowej, gdzie kamery często narażone są na silne i bezpośrednie działanie czynników atmosferycznych, obudowy do kamer wyposażane są w szereg elementów dodatkowych, takich jak: wentylatory, grzałki oraz zaawansowane systemy chłodzące.

Kamera przemysłowa to najbardziej widoczny, i tym samym najbardziej narażony na uszkodzenia element systemu telewizji przemysłowej. Kamery poddawane są nie tylko wpływowi czynników atmosferycznych, ale także bardzo często są narażone na bezpośrednie uszkodzenia mechaniczne w wyniku np. aktów wandalizmu.

Standardowe kamery przemysłowe dostępne na rynku CCTV mogą stabilnie i bezawaryjnie pracować w zakresie temperatur od -10 do +40 stopni C i przy maksymalnej wilgotności do 90%. W przypadku gdy miejsce montażu naszej kamery przemysłowej cechuje się trudniejszymi warunkami pracy, konieczne jest wtedy zastosowanie obudowy o określonej specyfikacji technicznej, która będzie dostosowana do panujących warunków środowiskowych.

Kamera przemysłowa jest urządzeniem elektronicznym, dlatego bardzo ważne jest jej odpowiednie zabezpieczenie przed wilgocią, która jest największym wrogiem urządzeń elektronicznych. Przede wszystkim należy kamerze zapewnić takie warunki pracy, aby niemożliwe było wykraplanie się pary wodnej na obiektywie, gdyż wpływa to negatywnie na jakość wytwarzanego obrazu, a w skrajnych przypadkach może doprowadzić do uszkodzenia sprzętu. Jednym ze środków zapobiegawczych jest obudowa wyposażona w grzałkę z termostatem. W bardziej zaawansowanych technicznie kamerach przemysłowych można się spotkać z obudowami posiadającymi dodatkowy wentylator.

Warto także pamiętać o odpowiednim zabezpieczeniu przed aktami wandalizmu. Standardowo kamery przemysłowe posiadają solidnie wykonane obudowy, jednak nie są one odporne na silne uderzenia i uszkodzenia mechaniczne. Kamery przemysłowe pracujące w środowisku gdzie istnieje ryzyko fizycznego uszkodzenia sprzętu należy wyposażać w obudowy wandaloodporne, które cechują się dużą odpornością na uszkodzenia mechaniczne.

Utrzymywanie stałej temperatury pracy

Utrzymywanie stałej temperatury pracy we wnętrzu obudowy do kamery przemysłowej jest niezwykle istotną cechą. Obudowy do kamer przemysłowych na różne sposoby zapewniają kamerą stałą temperaturę pracy. Ze względu na techniki, które pozwalają na zachowanie optymalnej i stałej temperatury pracy obudowy do kamer CCTV możemy podzielić na cztery grupy.

• Grupa I – obudowy posiadające na swoim wyposażeniu grzałkę i termostat. Zadaniem grzałki jest utrzymywanie stałej temperatury we wnętrzu obudowy, w momencie gdy na zewnątrz panuje niższa temperatura. Przeważnie grzałka montowana jest tuż za szybką obudowy, dzięki czemu zapobiega oblodzeniom i wykraplaniu się pary wodnej na szybce.

• Grupa II – obudowy z systemem chłodzenia, w podstacji wentylacji grawitacyjnej. Najczęściej stosowane w obudowach do kamer, które pracują w miejscach gdzie występują małe wahania temperatury powietrza. W miejscach o znacznych różnicach temperatur należy stosować kamery wyposażone w obudowy z wymuszoną wentylacją i grzałką.

• Grupa III – obudowy posiadające na swoim wyposażeniu system chłodzenia powietrzem z wymuszonym obiegiem i sprężarką. Obudowy grupy III stosuje się w kamerach, które pracują przy bardzo dużych wahaniach temperatury powietrza.

• Grupa IV – obudowy ze specjalnym systemem chłodzenia wodą. Urządzenia tej grupy znajdują zastosowanie w miejscach gdzie występują bardzo wysokie temperatury np. w systemach monitoringu hut.

Obudowy do kamer, a zgodność z normą IP

Normy IP obudów do kamer określają ich odporność na przenikanie ciał stałych oraz wodoszczelność. Normy IP podawane są w postaci IPXY, gdzie „X” określa nam odporność przed przenikaniem ciał stałych, a „Y” odporność przed przenikaniem wilgotności. Standardowo kamery przemysłowe wyposażane są w obudowy o zgodności z normą IP65 lub IP66, które zapewniają pełną ochronę przed zapyleniem i częściowo zabezpieczają kamerę przed negatywnym działaniem wilgotności. Kamery przemysłowe, które pracują w trudniejszych warunkach środowiskowych korzystają z obudów o normie IP67 lub IP68, z czego ta druga zapewnia maksymalną ochronę przed wilgotnością (możliwość pracy pod wodą).

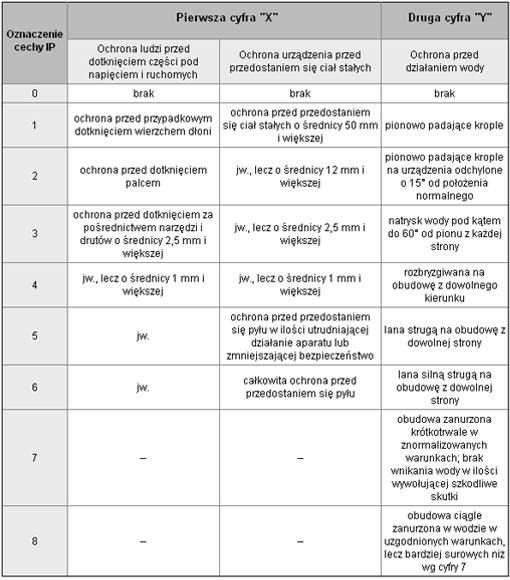

Klasyfikacje obudów do kamer CCTV ze względu na ochronę przed dotknięciem, przed dostaniem się ciał stałych oraz przed działaniem wody, wg PN-92/E-08106:

Obudowy do zastosowań specjalnych

Obudowy do zastosowań specjalnych to urządzenia, które dzięki swojej konstrukcji pozwalają kamerom przemysłowym prawidłowo i bezawaryjnie pracować w skrajnych warunkach środowiskowych. Obudowy specjalne można podzielić na kilka grup, przystosowanych do pracy w ściśle określonych warunkach. Największą odpornością na uszkodzenia i negatywne oddziaływanie czynników zewnętrznych cechują się obudowy przeznaczone do pracy w miejscach o podwyższonym ryzyku wystąpienia pożaru lub wybuchu. Obudowy odporne na ataki bombowe bardzo często znajdują zastosowanie na przejściach granicznych oraz w monitoringu portów lotniczych. Bardzo wysoka odporność na wyżej wymienione czynniki związana jest także ze znacznie wyższą ceną tego typu urządzeń. Przykładowo obudowa chroniąca kamerę przed wybuchem może być nawet kilkaset razy droższa od samej kamery CCTV. Należy także wspomnieć, że obudowy tego typu muszą spełniać szereg innych, bardzo rygorystycznych norm bezpieczeństwa.

Wśród obudów specjalnych warto również wyróżnić urządzenia pozwalające kamerom przemysłowym stabilnie pracować przy bardzo dużym brudzie i zapyleniu. Tego typu obudowy często na swoim wyposażeniu posiadają system wycieraczek i spryskiwaczy, który pozwala na zachowanie w czystości szybki obudowy. Kamery przemysłowe w obudowach chroniących przed brudem i zakurzeniem najczęściej instalowane są na masztach i dużych wysokościach, gdzie przeprowadzanie prac konserwacyjnych i czyszczenie sprzętu jest utrudnione. Jedną z popularniejszych grup obudów specjalnych są obudowy wandaloodporne, które cechują się podwyższoną odpornością na uszkodzenia mechaniczne. Tego typu urządzenia wykonuje się z wysoce odpornych materiałów. Najczęściej obudowy wandaloodporne wykonywane są z przeźroczystego poliwęglanu.

Montaż obudów do kamer

Tylko prawidłowo zamontowana obudowa jest w stanie zagwarantować kamerze środowisko pracy, które będzie zgodne z właściwościami technicznymi danej obudowy. Oprócz wysokiej odporności na określone czynniki zewnętrzne obudowy do kamer przemysłowych powinni zapewniać także wysoki komfort montażu. Z pozoru może wydawać się, że nie jest to znacząca cecha, jednak w przypadku montażu dużej liczby kamer przemysłowych wygodny montaż może znacznie skrócić czas instalacji kamer, a co za tym idzie obniżyć koszty budowy systemu telewizji przemysłowej. Producenci obudów do kamer CCTV stosują różne udogodnienia montażowe, w tym m.in.:

• sposób otwarcia obudowy “na bok” lub “do góry” ,

• zabezpieczenie antysabotażowe (najczęściej w postaci specjalnej śruby z kluczem),

• możliwość współpracy z różnymi uchwytami montażowymi, dzięki czemu można montować kamery na ścianie, pod sufitem lub na słupie.

UWAGA! Podczas montażu kamery przemysłowej w obudowie należy zawsze pamiętać o oddzieleniu masy obudowy od masy kamery. W innym wypadku może dojść do uszkodzenia kamery przemysłowej. Ponadto, w przypadku kamer zewnętrznych, których obudowy można wyposażyć w elementy dodatkowe (np. wentylator, grzałka, itp.) warto pomyśleć o zapewnieniu wolnej przestrzeni we wnętrzu obudowy, co nie tylko pozwoli na łatwy montaż tych elementów ale także znacznie uprości przeprowadzanie kabli.
