UT-4V2 - interfejs RS232/RS485/RS422-Ethernet

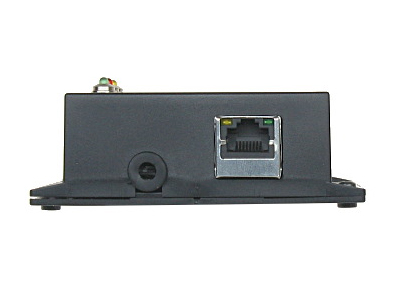

UT-4V2 Roger to niezwykle funkcjonalny interfejs komunikacyjny, który zaprojektowano z myślą o komunikacji z urządzeniami wyposażonymi w port szeregowy, za pośrednictwem sieci komputerowej typu LAN lub WAN. Od strony portu szeregowego UT-4V2 może być skonfigurowany do standardu RS232, RS422 lub RS485, od strony sieci komputerowej posiada gniazdo 100/10 BaseT Ethernet.

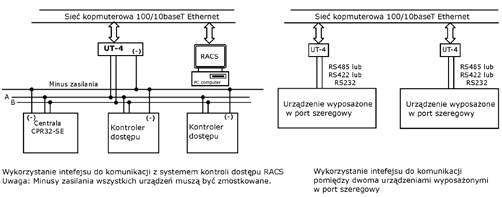

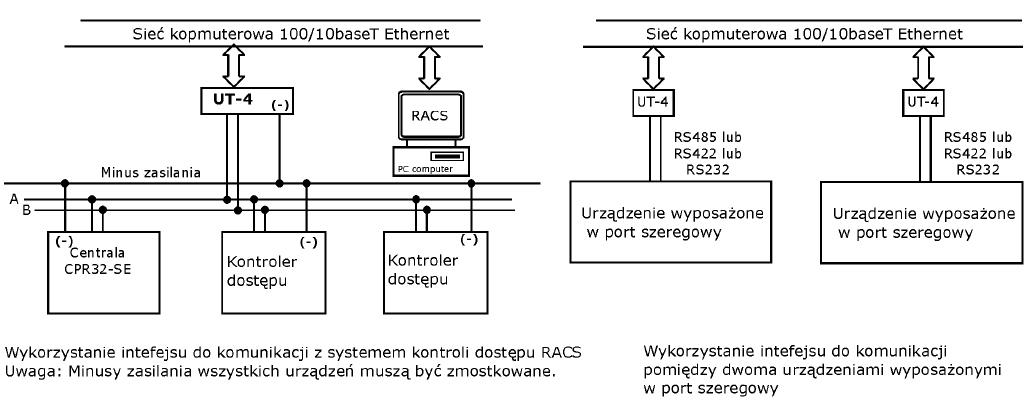

Interfejs UT-4 może być zastosowany do programowania pojedynczego kontrolera dostępu serii PR lub do obsługi sieciowego systemu kontroli dostępu składającego się z wielu kontrolerów podłączonych do magistrali komunikacyjnej RS485. Interfejs UT-4 zapewnia dwustronny przepływ danych pomiędzy urządzeniami kontroli dostępu a programem zarządzającym PR Master. Oprogramowanie systemu kontroli dostępu RACS zostało w sposób szczególny przystosowane do obsługi odległych gałęzi systemu (podsystemów) za pośrednictwem sieci komputerowych.

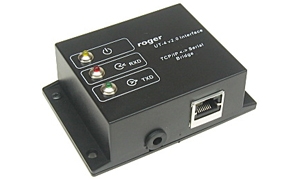

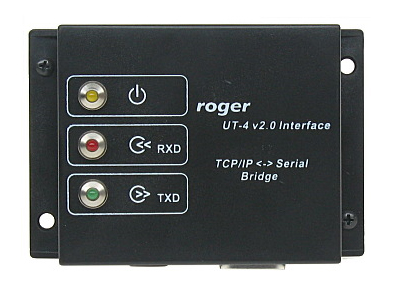

Układ UT- 4 identyfikowany jest w sieci komputerowej za pomocą numeru IP, który ustala się w trakcie konfiguracji. Interfejs UT-4V2 umieszczony jest w obudowie z tworzywa sztucznego przystosowanej do instalacji na płaskim fragmencie podłoża (np. ścianie) i posiada trzy wskaźniki LED informujące o stanie zasilania (LED żółty) oraz przepływie danych odbieranych (LED czerwony) i nadawanych (LED zielony). Urządzenie zasilane jest z zewnętrznego źródła napięcia stałego 10...15VDC.
