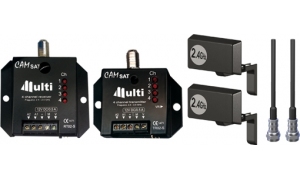

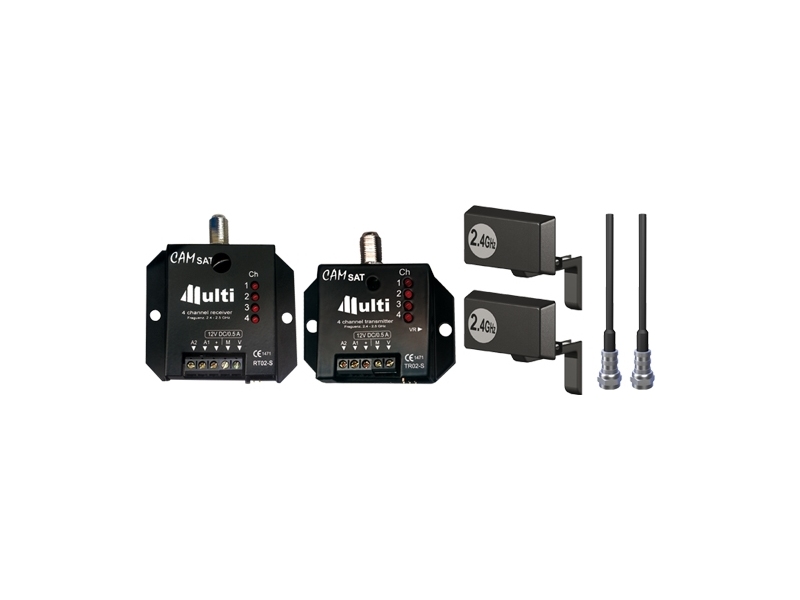

CamSat 2,4 GHz mini

Bezprzewodowy system transmisji sygnałów audio/wideo CamSat 2,4 GHz mini to niezawodne urządzenia, które można zastosować w każdym monitoringu wizyjnym. Zasięg transmisji na wolnej przestrzeni wynosi 1500 metrów. W terenie zabudowanym 100 metrów. Prezentowany zestaw został stworzony na potrzeby instalacji telewizji przemysłowej gdzie prowadzenie kabla jest utrudnione lub niemożliwe. CamSat 2,4 GHz został wyposażony w 4 niezależne kanały pracy video/audio zapewniające transmisje analogową bez jakichkolwiek opóźnień oraz bez utraty szczegółów w obrazie. Dzięki CamSat 2,4 GHz instalatorzy oszczędzają czas na prowadzenie kabli, a administratorzy nie ponoszą kosztów przy zmianie lokalizacji kamer .

Dla rozwiązań nietypowych proponujemy 2 sposoby wykonania systemów transmisji.

• Miniaturowe – umieszczenie urządzeń w obudowach kamer (mały wymiar urządzeń)
• Hermetyczne – połączenie w jedno urządzenie hermetyczne nadajnik z anteną (eliminuje straty finansowe przy zakupie kabla i doskonale sprawdza się na zewnątrz)

CamSat 2,4 GHz posiada następujące elementy:

Nadajnik 4 kanałowy o sygnale 2,4 GHz, współpracuje z innymi elementami systemu CamSat 2,4 GHz (z odbiornikiem RT 02) jak i innymi urządzeniami w zbliżonym systemie. Wyboru 4 kanałów pracy umożliwia rozbudowę systemu. Dwa tory fonii dają bardzo dobrej jakości sygnał stereo.

Parametry techniczne TR 02

• Modulacja FM: zgodnie z CCIR 405
• Częstotliwość pracy: 1 kanał 2414MHz, 2 kanał 2432MHz, 3 kanał 2450MHz, 4 kanał 2468MHz
• Moc doprowadzona do złącza: <10 Mw
• Wejścia AUDIO: 1,4 KOhm / VIDEO - 75 ohm
• Wyjście antenowe / złącze SMA: 50 ohm / lub F / 75 ohm
• Zasilanie: 2V / 0,5A
• Temperatura pracy: 0 do +40 st. C
• Wymiary: 50 x 50 x 16 mm

Odbiornik 4 kanałowy o sygnale 2,4 GHz. RT 02 umożliwia odbiór sygnału z urządzeń znajdujących się w podobnym systemie. Dwa tory fonii umożliwiają przesyłanie sygnału stereo. Manualny wybór kanału od 1 do 4.

Specyfikacja techniczna odbiornika RT 02:

• Częstotliwość pracy: 1 kanał 2414MHz, 2 kanał 2432MHz, 3 kanał 2450MHz, 4 kanał 2468MHz
• Modulacja FM: zgodnie z CCIR 405
• Wyjścia audio: 1,4 KOhm / VIDEO - 75 ohm
• Czułość 80 Db
• Wejście anten. złącze SMA: 50 ohm / lub F / 75 ohm
• Zasilanie: 12V / 0,5A
• Temperatura pracy: 0 do +40 st. C
• Wymiary: 60 x 50 x 16mm

Anteny nadawczo - odbiorcze:

Wybór anteny jest bardzo ważną częścią budowy bezprzewodowej sieci monitoringu. Wybrana antena będzie decydowała o odległości uzyskanej transmisji.

Rozwiązania dotyczące anten:

- Anteny prętowe - do transmisji na niewielkie odległości, głównie wewnątrz pomieszczeń.

- Anteny kierunkowe - służą do transmisji na większe odległości, w zastosowaniach zewnętrznych i wewnętrznych.

Kompensują straty sygnału wynikające z tłumienności kabla oraz eliminują zakłócenia z innych źródeł nadawczych.

Dane techniczne:

• Zysk energetyczny: 8dB
• Kąt promieniowania w płaszczyźnie poziomej: 120 st
• Kąt promieniowania w płaszczyźnie pionowej 66 st.
• Częstotliwość pracy: 2400-2500 MHz
• Impedancja: 50 Ohm / 75 Ohm
• Złącza na kablu: wtyk typu SMA lub F
• Złącze w antenie: gniazdo typu SMA lub F
• Wymiary: 120 x 70 x 26 mm
• Mocowanie: uchwyt do ściany w komplecie
