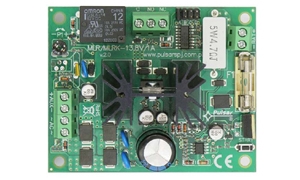

Moduł zasilacza buforowego MLRK1012

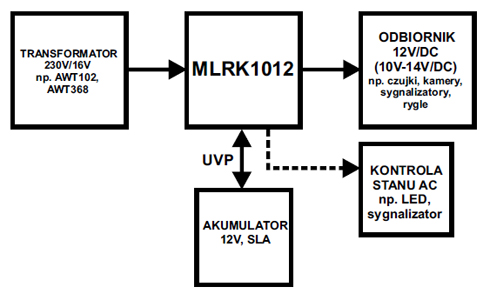

Buforowy zasilacz MLRK1012 firmy Pulsar służy do zasilania urządzeń stabilizowanym napięciem 12V/DC (+/-15%). Zasilacz wyposażony jest w zabezpieczenia: przeciwzwarciowe (SCP), przeciążeniowe (OLP), termiczne (OHP). Zasilacz MLRK-1012 dostarcza napięcia U = 11,0V÷13,8V DC o wydajności prądowej całkowitej 1,0A. W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe.

Moduł zasilacza MLRK1012 wyposażony jest w ochronę akumulatora przed nadmiernym rozładowaniem (UVP). Moduł posiada sygnalizację optyczną informującą o stanie pracy (zasilanie AC, ładowanie LB, wyjście DC). Zasilacz wyposażony jest także w wyjście techniczne (COM, NC, NO) służące do zdalnej kontroli stanu zasilania AC. Do konfiguracji czasu opóźnienia sygnalizacji braku AC służą cztery zworki: A, B, C, D. Model MLRK1012 przystosowany jest do współpracy z akumulatorem ołowiowokwasowym, suchym (SLA). Zasilacz kontroluje automatycznie proces ładowania i konserwacji akumulatora, ponadto wyposażony jest w zabezpieczenia wyjścia BAT: przeciwzwarciowe i przed odwrotną polaryzacją podłączenia.

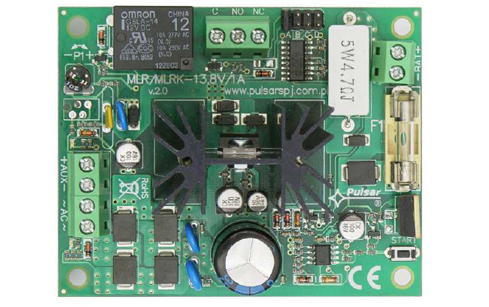

Moduł zasilacza buforowego MLRK-1012 Pulsar

• napięcie zasilania: 16÷17Vac/50Hz - 40VA
• wyjście zasilania: 1A/13.8Vdc
• wyjście techniczne: brak AC (przekaźnik)
• ochrona akumulatora: UVP
• moc zasilacza: P=14W max
• transformator dedykowany: 30VA (np. AWT 102, AWT 268)
• obudowa: brak, konstrukcja typu “open-frame”, IP00
• optyczna sygnalizacja pracy diody LED: AC stan zasilania, AUX stan wyjścia, LB ładowanie akumulatora
• montaż: kołki montażowe x4 (PCB=Ö4,2mm)
• warunki pracy II klasa środowiskowa
• temperatura pracy: -10°C÷ 40°C
• waga netto/brutto: 100/140 [g]
• wymiary: 72 x 90 x 55 (WxLxH)
