Moduł zasilacza buforowego MSR2512

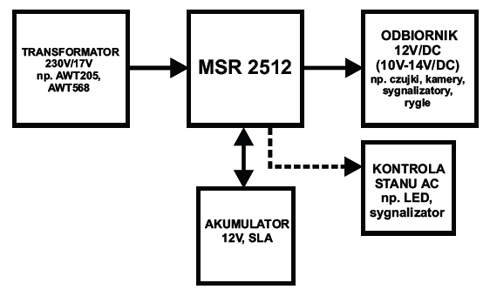

Zasilacz buforowy MSR-2512 służy do zasilania urządzeń wymagających stabilizowanego napięcia 12V/DC (+/-15%). Zasilacz dostarcza napięcia U= 11,0V÷13,8V DC o wydajności prądowej całkowitej 2,5A. W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Zasilacz wyposażony jest w zabezpieczenia:

• przeciwzwarciowe (SCP)
• przeciążeniowe (OLP)
• termiczne (OHP)

Przystosowany jest do współpracy z akumulatorem ołowiowokwasowym, suchym (SLA). Zasilacz kontroluje automatycznie proces ładowania i konserwacji akumulatora, ponadto wyposażony jest w zabezpieczenia wyjścia BAT: przeciwzwarciowe i przed odwrotną polaryzacją podłączenia. Moduł posiada sygnalizację optyczną informującą o stanie pracy (zasilanie AC, ładowanie LB, wyjście DC). Moduł wyposażony jest także w wyjście techniczne (COM, NC, NO) służące do zdalnej kontroli stanu zasilania AC.

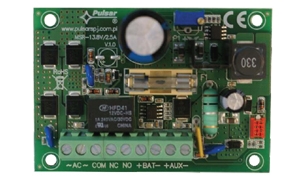

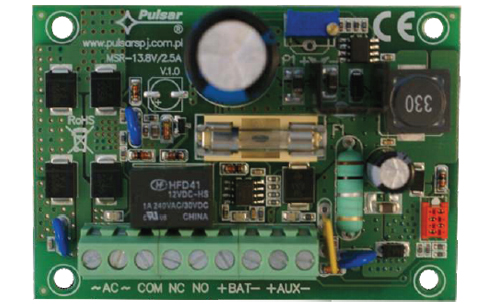

Moduł zasilacza buforowego, impulsowy MSR 2512 Pulsar

• napięcie zasilania: 16÷22Vac/50Hz
• wyjście zasilania: 2.5A/13.8Vdc
• wyjścia techniczne: COM, NC, NO, wyjście sygnalizujące awarię zasilania AC
• zabezpieczenie przed zwarciem: SCP
• zabezpieczenie przed przeciążeniem: OLP
• moc zasilacza: P=34W max
• transformator dedykowany: 50VA (np. AWT 205, AWT 568)
• obudowa: brak, konstrukcja typu “open-frame”, IP00
• optyczna sygnalizacja pracy diody LED: AC stan zasilania, AUX stan wyjścia, LB ładowanie akumulatora
• montaż: kołki montażowe x4 (PCB=Ö4,2mm)
• warunki pracy II klasa środowiskowa
• temperatura pracy: -10°C÷ 40°C
• waga netto/brutto: 80/120 [g]
• wymiary: 75 x 54 x 38 (WxLxH)
