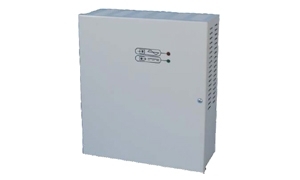

Zasilacz buforowy AWZ 200

Strona główna » Zasilacze | końcówki » Zasilacze do kamer » Zasilacz buforowy AWZ 200

Cena netto	139.00 zł
Cena brutto	170.97 zł

Zadaj pytanie dotyczące produktu
Wydrukuj PDF

Obserwuj

Opis produktu:

Zasilacz Pulsar AWZ 200 dozasilania urządzeń stabilizowanym napięciem 12V/DC (+/-15%). Przystosowany jest do współpracy z akumulatorem ołowiowo-kwasowym, suchym (SLA). Zasilacz kontroluje automatycznie proces ładowania i konserwacji akumulatora, ponadto wyposażony jest w zabezpieczenia wyjścia BAT: przeciwzwarciowe i przed odwrotną polaryzacją podłączenia. Zasilacz posiada sygnalizację optyczną informującą o stanie pracy (zasilanie AC, wyjście DC ). W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Zasilacz umieszczony jest w obudowie metalowej, natynkowej z miejscem na akumulator . Obudowa wyposażona jest w mikroprzełącznik sygnalizujący otwarcie drzwiczek (czołówki).

Zasilacz wyposażony jest w zabezpieczenia:

przeciwzwarciowe (SCP),

przeciążeniowe (OLP),

termiczne (OHP).

Specyfikacja techniczna

Obudowa	metalowa, IP20, kolor RAL9003
Wymiary	W=200, H=230, D=88, W1=205, H1=235, D1=80mm, D2=14 [mm, +/-2]
Waga netto/brutto	2,4 / 2,5 [kg]
Miejsce na akumulator	7Ah/12V ołowiowo-kwasowy suchy (SLA)
Zabezpieczenie antysabotażowe	1 x mikrowyłącznik: otwarcie obudowy, 0,5A@30V/DC max. NC styki
Zamykanie	skręcana: wkręt walcowy x 1
Uwagi	posiada dystans od ściany (podłoża) - 8mm
Zasilanie	230V/AC (-15%/+10%), 50Hz, 0,28A (max.)
Transformator	TR 50VA/17V (od v2.0)
Moc zasilacza	P=28W max.
Typ zasilacza	A (EPS- External Power Source)
Napięcia wyjściowe	12,8V÷13,8V (praca buforowa), 13,4V@2A, Vpp< 30mV max. (-/+1%)
Prąd wyjściowy	2A max
Ilość wyjść zasilania	1
Prąd ładowania akumulatora	1,4A max. /0,3A Iśr./24h (7Ah@Ubat=10V)
Pobór prądu przez układ zasilacz	10mA max
Zabezpieczenie przeciwzwarciowe	200% ÷ 250% mocy zasilacza + F1: bezp. w obwodzie akumulatora
Zabezpieczenie przeciążeniowe (O	110% ÷ 150% mocy zasilacza, PTC + F2: bezp. w obwodzie 230Vac
Zabezpieczenie nadnapięciowe (OV	brak (opcja moduł MZN1)
Zabezpieczenie przepięciowe	warystory
Ochrona akumulatora (SCP, UVP)	SCP= F 4A, UVP= brak
Wyjście techniczne BS (awaria AC	brak (opcja moduł Pc2)
Wyjście techniczne AW (awaria)	brak
Typ wyjść technicznych	------
Akustyczna sygnalizacja pracy	brak
Optyczna sygnalizacja pracy	diody LED: stan zasilania AC, wyjścia DC
Warunki pracy	II klasa środowiskowa, -10°C÷ 40°C
Certyfikaty, deklaracje	CE, RoHS
