Zasilacz buforowy AWZ500 12V/5A (mikroprocesorowy)

Strona główna » Zasilacze | końcówki » Zasilacze do kamer » Zasilacz buforowy AWZ500 12V/5A (mikroprocesorowy)

Cena netto	457.00 zł
Cena brutto	562.11 zł

Zadaj pytanie dotyczące produktu
Wydrukuj PDF

Obserwuj

Opis produktu:

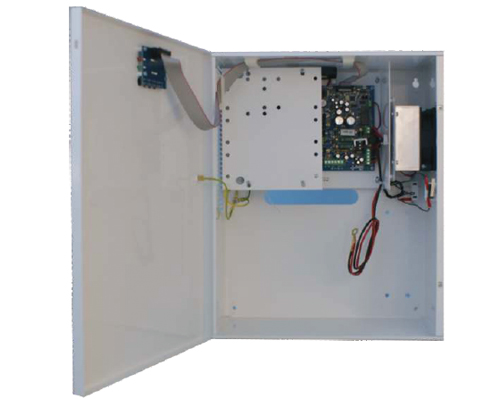

Zasilacz buforowy Pulsar AWZ500 stworzony do zasilania urządzeń systemu alarmowego o i systemu telewizji CCTV napięciem 11V...13,8V DC o wydajności prądowej 5A. Zasilacz AWZ 500 posiada 2 niezależnie, chronione bezpiecznikami PTC wyjścia (2x2,5A lub 1x5A). W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Zastosowany w urządzeniu liniowy układ stabilizacyjny dostarcza napięcia o mniejszym poziomie szumów i krótszym czasie odpowiedzi na zakłócenie, niż w przypadku stosowania stabilizatora impulsowego. Urządzenie wyposażone jest w obwody monitorujące stany pracy oraz wyjścia techniczne sygnalizujące wystąpienie awarii i braku zasilania 230V.

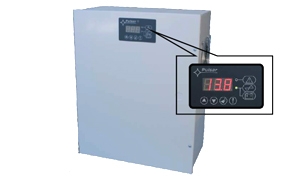

Zasilacz wyposażony jest także w panel z przyciskami i 3 cyfrowym wyświetlaczem LED. Umożliwia on odczyt głównych parametrów prądowych i napięciowych zasilacza oraz przeglądanie awarii. Do chłodzenia zasilacza zastosowano dwa wydajne wentylatory elektronicznie sterowane.

Parametry techniczne:

Napięcie zasilania: 230V AC / 50Hz

Napięcie wyjściowe: 11V÷13.8V DC

Moc zasilacza: 78 W

Całkowita wydajność prądowa zasilacza: 5,6A

Nominalny prąd wyjściowy (z akumulatorem): 2,5A

Ilość niezależnych wyjść: 2

Zabezpieczenie przed zwarciem: elektroniczne (6A)

Prąd ładowania akumulatora: 0,6A...2,4A (regulowany)

Bezpiecznik w obwodzie pierwotnym transformatora: FTA 3,15A (250V)

Miejsce na akumulator: 17Ah/12V, 28Ah/12V, 40Ah/40V

Zabezpieczenie akumulatora przed nadmiernym rozładowaniem: Ubat=10,5V (+/-0,2V)

Optyczna sygnalizacja pracy zasilacza: wyświetlacz LED, kody błędów

Temperatura pracy: -10...+45°C

Wymiary: 450x327x182mm

Specyfikacja techniczna

Obudowa	metalowa, IP20, kolor RAL9003
Wymiary	W=345, H=420, D=180, W1=350, H1=425, D1=172mm, D2=14 [mm, +/-2]
Waga netto/brutto	9,0 / 9,7 [kg]
Miejsce na akumulator	40Ah/12V (17Ah/12V, 24Ah/12V) ołowiowo-kwasowy suchy (SLA)
Zabezpieczenie antysabotażowe	2 x mikrowyłącznik: otwarcie i oderwanie obudowy, 0,5A@50V/DC max. NC
Zamykanie	skręcana: wkręt walcowy x 2 (opcjonalnie zamek)
Uwagi	posiada dystans od ściany (podłoża) - 8mm
Zasilanie	230V/AC (-15%/+10%), 50Hz, 0,55A (max.)
Transformator	TR 150VA/17V
Moc zasilacza	P=78W max.
Typ zasilacza	A (EPS- External Power Source)
Napięcia wyjściowe	11V-13,8Vdc - buforowa, 10V-13,8Vdc - bateryjna, Vpp< 250mV (-/+1%)
Prąd wyjściowy	2x 2,5A lub 5,0A (połączenie równoległe wyjść)
Ilość wyjść zasilania	2
Prąd ładowania akumulatora	0,6A/1,2A/1,8A/2,4A (dla 40Ah@Ubat=10V), konektory f6 (M 6-0-2,5)
Pobór prądu przez układ zasilacz	77mA max
Zabezpieczenie przeciwzwarciowe	110% ÷ 250% mocy zasilacza + F1: bezp. w obwodzie akumulatora
Zabezpieczenie przeciążeniowe (O	110% ÷ 150% mocy zasilacza, PTC + F2: bezp. w obwodzie 230Vac
Zabezpieczenie nadnapięciowe (OV	U>14,5V- sygnalizacja awarii, U>16,5V: odłączenie wyjścia zasilania (-/+5%)
Zabezpieczenie przepięciowe	warystory
Ochrona akumulatora (UVP)	U<10,5V (-5%/+5%), regulacja opóźnienia odłączenia: 20s/15m/1h/off
Wyjście techniczne BS (awaria AC	NO, regulacja opóźnienia sygnalizacji: 0s/5min/1h/6h
Wyjście techniczne AW (awaria)	NC, sygnalizacja awarii: akumulatora (brak/negatywny test), wyjścia zasilania (zadziałanie: SCP/OCP/OVP/UVP), przekroczenie temp
Typ wyjść technicznych	OC, 50mA ( max.)
Akustyczna sygnalizacja pracy	sygnalizator piezoelektryczny (~75dB/0,3m)
Optyczna sygnalizacja pracy	diody LED: stan zasilania AC/DC, awaria, panel kontrolny: wyświetlacz LED + klawiatura (odczyt parametrów: U, I, temp. awarii)
Warunki pracy	II klasa środowiskowa, -10°C÷ 40°C
Certyfikaty, deklaracje	deklaracja CE, RoHS
Uwagi	chłodzenie zasilacza: konwekcyjne + wymuszone (automatyczne)
