Zasilacz buforowy AWZ501 13,8V/3A z automatyką

Zasilacz buforowy AWZ501 13,8V/3A z automatyką
Cena netto481.00 zł
Cena brutto591.63 zł
Zadaj pytanie dotyczące produktu
Wydrukuj PDF
Zasilacz buforowy AWZ501 13,8V/3A z automatyką


Opis produktu:

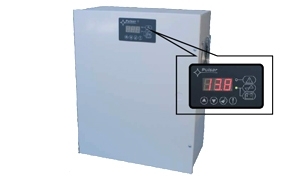

Zasilacz Pulsar AWZ501 do zasilania urządzeń w systemach alarmowych i systemach telewizji CCTV wymagających stabilizowanego napięcia 10-13,8V.Zasilacz posiada wydajność prądową 5,6A. AWZ501 wyposażony jest w panel kontrolny do odczytu wszystkich parametrów (stan zasilania, awarie, temperatura). W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. AWZ501 różni od zasilacza AWZ300 między innymi tym, że posiada automatyczną kontrolę pracy oraz wyjścia techniczne (BS, AW).

  • kontrola parametrów: napięcia, temperatury, prądu

  • kontrola stanu akumulatora (test dynamiczny i ochrona przed nadmiernym rozładowaniem)

  • wyjścia techniczne, informacyjne o stanie pracy zasilacza

  • zabezpieczenie nadnapięciowe wyjścia zasilania

  • optyczna i/ lub akustyczna sygnalizacja stanu pracy (awarii)

Parametry techniczne:

  • Rodzaj zasilacza: stabilizowany buforowy,

  • Napięcie wejściowe: 230V, 50Hz,

  • Napięcie wyjściowe: 10-13,8V,

  • Prąd wyjściowy: 2x 2,5A lub 5,0A,

  • Prąd ładowania akumulatora: 0,6A/1,2A/1,8A/2,4A ,

  • Miejsce na akumulator: 65Ah/12V (17Ah/12V, 24Ah/12V, 40Ah/12V),

  • Moc zasilacza: P=78W max.,

  • Temperatura pracy: -10...+40st.C,

  • Wymiary: 405x425x180mm,

  • Certyfikaty: CE, RoHS ,

Specyfikacja techniczna

Obudowametalowa, IP20, kolor RAL9003
WymiaryW=405, H=425, D=180, W1=400, H1=420, D1=172mm, D2=14 [mm, +/-2]
Waga netto/brutto9,20 / 11,10 [kg]
Miejsce na akumulator65Ah/12V (17Ah/12V, 24Ah/12V, 40Ah/12V) ołowiowo-kwasowy suchy (SLA)
Zabezpieczenie antysabotażowe2 x mikrowyłącznik: otwarcie i oderwanie obudowy, 0,5A@50V/DC max. NC
Zamykanieskręcana: wkręt walcowy x 2 (opcjonalnie zamek)
Uwagiposiada dystans od ściany (podłoża) - 8mm
Zasilanie230V/AC (-15%/+10%), 50Hz, 0,55A (max.)
TransformatorTR 150VA/17V
Moc zasilaczaP=78W max.
Typ zasilaczaA (EPS- External Power Source)
Napięcia wyjściowe11V-13,8Vdc - buforowa, 10V-13,8Vdc - bateryjna, Vpp< 250mV (-/+1%)
Prąd wyjściowy2x 2,5A lub 5,0A (połączenie równoległe wyjść)
Ilość wyjść zasilania2
Prąd ładowania akumulatora0,6A/1,2A/1,8A/2,4A (dla 65Ah@Ubat=10V), konektory f6 (M 6-0-2,5)
Pobór prądu przez układ zasilacz77mA max.
Zabezpieczenie przeciwzwarciowe110% ÷ 250% mocy zasilacza + F1: bezp. w obwodzie akumulatora
Zabezpieczenie przeciążeniowe (O110% ÷ 150% mocy zasilacza, PTC + F2: bezp. w obwodzie 230Vac
Zabezpieczenie nadnapięciowe (OVU>14,5V- sygnalizacja awarii, U>16,5V: odłączenie wyjścia zasilania (-/+5%)
Zabezpieczenie przepięciowewarystory
Ochrona akumulatora (UVP)U<10,5V (-5%/+5%), regulacja opóźnienia odłączenia: 20s/15m/1h/off
Wyjście techniczne BS (awaria ACNO, regulacja opóźnienia sygnalizacji: 0s/5min/1h/6h
Wyjście techniczne AW (awaria)NC, sygnalizacja awarii: akumulatora (brak/negatywny test), wyjścia zasilania (zadziałanie: SCP/OCP/OVP/UVP), przekroczenie temp
Typ wyjść technicznychOC, 50mA ( max.)
Akustyczna sygnalizacja pracysygnalizator piezoelektryczny (~75dB/0,3m)
Optyczna sygnalizacja pracydiody LED: stan zasilania AC/DC, awaria, panel kontrolny: wyświetlacz LED + klawiatura (odczyt parametrów: U, I, temp. awarii)
Warunki pracyII klasa środowiskowa, -10°C÷ 40°C
Certyfikaty, deklaracjedeklaracja CE, RoHS
Uwagichłodzenie zasilacza: konwekcyjne + wymuszone (automatyczne)
