Zasilacz stabilizowany AWZ09123

AWZ09123 - zasilacz stabilizowany firmy PULSAR przeznaczony do zasilania urządzeń CCTV (w szczególności kamer przemysłowych) wymagających stabilizowanego napięcia DC 12V (-5...+20%). Model AWZ09123 dostarcza napięcia U= 11,0V÷15,0V DC o wydajności prądowej całkowitej 3,0A.

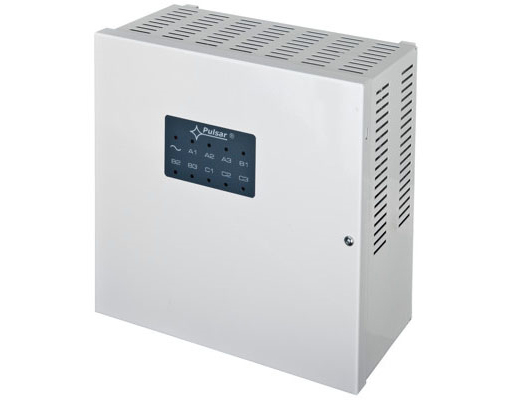

Zasilacz wyposażony jest w zabezpieczenia: przeciwzwarciowe (SCP) - niezależne każde wyjście, przeciążeniowe (OLP), nadnapięciowe (OVP), przepięciowe. Zasilacz umieszczony jest w obudowie metalowej (kolor RAL 9003), natynkowej z optyczną sygnalizacją stanu wyjść i zasilania AC 230V. Napięcie wyjściowe może być korygowane za pomocą potencjometrów (3 x trzy wyjścia).

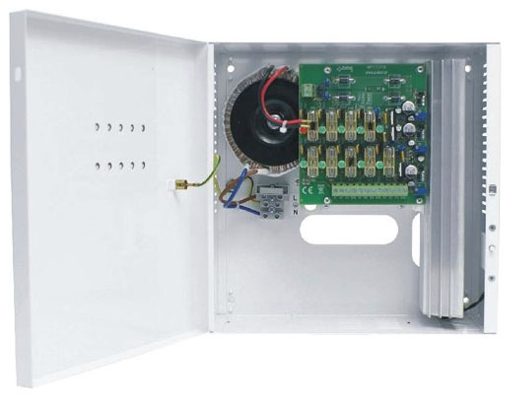

Wyjścia zasilacza podzielone są na 3 sekcje: A, B, C. Każda sekcja zasilana jest z niezależnego stabilizatora i posiada potencjometr do regulacji napięcia wyjściowego A, B, C. Poszczególne wyjścia głównej sekcji zasilacza wyposażone są w zabezpieczenia z wykorzystaniem bezpieczników polimerowych PTC. W przypadku obciążenia danej sekcji zasilacza prądem przekraczającym 1,6 A następuje automatyczne odłączenie napięcia wyjściowego sygnalizowane przez zgaszenie wszystkich diod LED danej sekcji. Przywrócenie napięcia na wyjściu wymaga odłączenia obciążenia całej sekcji lub zasilania AC 230V na okres ok.1min.

Specyfikacja

• Napięcie zasilania AC 230V, 50Hz
• Napięcie wyjściowe DC 12V;regulacja 11-15V
• Transformator 80 VA
• Prąd wyjściowy 9x0.33 A
• Ilość wyjść 9
• Maksymalne obciążenie pojedynczego wyjścia 0.33 A
• Zabezpieczenie przed zwarciem 0.5 A topikowe
lub PTC
• Zabezpieczenie przed przeciążeniem 3x1.6 A PTC
• Zabezpieczenie przed przepięciami Warystory
• Temperatura pracy -10...40°C
• Wymiary (szer. x wys. x głęb.) 230 x 230 x 90
• Masa 3.2 kg
• Uwagi Obudowa metalowa
