Pomoc techniczna

Złącza w instalacjach monitoringu IP

W sieciowych systemach telewizji przemysłowej, podstawowym medium transmisyjnym jest skrętka komputerowa. Z tego też względu najczęściej występującym złączem do realizacji połączeń między urządzeniami sieciowymi za pomocą przewodów miedzianych jest interfejs RJ-45.

Złącze RJ-45 (przewody miedziane)

Fot. Złącze RJ-45

Złącze RJ-45 (ang. Registered Jack – Type 45) to rodzaj ośmiostykowego interfejsu, który służy do realizacji zakończeń przewodów typu skrętka komputerowa (UTP, FTP, STP, itp.). Obecnie najpowszechniejsze złącze stosowane w podczas budowy sieci komputerowych w standardzie Ethernet, i tym samym stanowi podstawowy interfejs połączeniowy w sieciowych systemach monitoringu wizyjnego CCTV IP. Przewody zakończone złączem RJ-45 przeważnie spotyka się w trzech wersjach: normalnej (ang. straight-through), skrosowanej (crossover) oraz odwróconej (rollover).

  • Wersja normalna – realizacja standardowych połączeń między poszczególnymi elementami systemu

  • Wersja skrosowana – realizacja połączeń między komputerami (bez pośrednictwa koncentratorów) lub koncentratorami

  • Wersja odwrócona – realizacja połączeń między urządzeniami sieciowymi (przełączniki, routery) niektórych producentów

W zależności od normy wyróżnia się dwie podstawowe techniki łączenia par przewodów miedzianych ze złączem RJ-45:

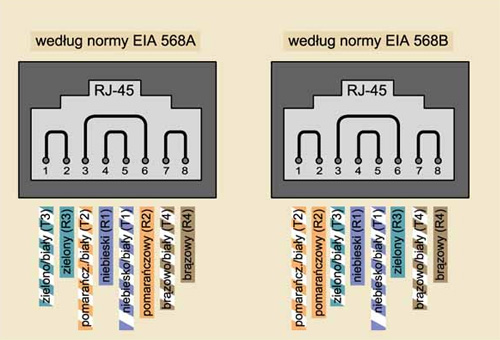

Schemat. Miejsca podłączeń przewodów w złączu RJ45 według normy EIA 568A i EIA 568B

Montaż złącza RJ-45 na końcu przewodu miedzianego odbywa się za pomocą specjalizowanego urządzenia, które potocznie nazywane jest zaciskarką.

Fot. Profesjonalna zaciskarka złączy RJ-45

Złącze SC i ST (przewody światłowodowe)

Fot. Przykładowe złącze światłowodowe typu ST

W przypadku zaawansowanych systemów CCTV IP, w których do przesyłu danych wykorzystuje się technikę światłowodową można spotkać się z dwoma rodzajami złącz: SC (o przekroju prostokątnym) i ST (z kołnierzem bagnetowym). W nowo powstających systemach ze względu na obowiązujące standardu zaleca się stosowanie złącza SC.

Elementy składowe standardowego złącza światłowodowego:

  • Zatyczka na nieużywaną wtyczkę do światłowodu

  • Wtyczka do światłowodu

  • Tulejka, która zaciska się na światłowodzie i trzyma go nieruchomo we wtyczce

  • Rurka z tworzywa sztucznego (umieszczona w tulejce) do której wkłada się włókno światłowodowe

  • Metalowa osłonka chroniąca światłowód przed uszkodzeniami mechanicznymi.

  • Osłonka mała z tworzywa sztucznego chroniąca przed warunkami zewnętrznymi (stosowana gdy włókno światłowodowe jest pokryte cienką warstwą ochronną)

  • Osłonka duża z tworzywa sztucznego, chroniąca przed warunkami zewnętrznymi (stosowana gdy włókno światłowodowe jest pokryte grubą warstwą ochronną)
