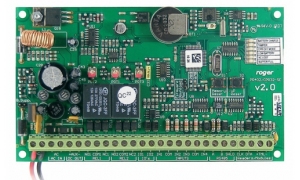

Centrala systemu kontroli dostępu RACS CPR32-SE-BRD

Centrala kontroli dostępu CPR32-SE firmy Roger to element opcjonalny dla wszystkich systemów kontroli dostępu RACS, który zwiększa funkcjonalność tego typu instalacji zabezpieczeń. W porównaniu do kontrolerów serii PRxx1 zastosowanie centrali umożliwia rejestrację zdarzeń, definiowanie czasowych praw dostępu, a także możliwość realizacji funkcji globalnych takich jak strefy APB i strefy alarmowe. W przypadku kontrolerów serii PRxx2 centrala CPR32-SE rozszerza funkcjonalność całego systemu wyłącznie o funkcje globalne.

Charakterystyka centrali CPR32-SE:

• Możliwość podłączenia do 32 kontrolerów serii PR w ramach jednej podsieci (podsystemu)
• Zegar czasu rzeczywistego z podtrzymaniem bateryjnym
• Nieulotny bufor 250.000 zdarzeń
• Programowalne linie wejściowe i wyjściowe
• Dwa wyjścia przekaźnikowe 1.5A/30V
• Dwa wyjścia tranzystorowe 1A/15V
• Cztery wejścia NO/NC
• Interfejs komunikacyjny RS485 (dowolna topologia)
• Sygnalizacja stanów alarmowych
• Możliwość aktualizacji oprogramowania firmowego (fleszowanie)
• Zasilacz buforowy 1.5A
• Zasilanie 18VAC lub 12VDC
• Znak CE

Dane techniczne:

• Napięcie zasilania 18-22V AC, min. 30VA

• Pobór mocy Do 100mA (bez dodatkowego obciążenia na

  liniach AUX i TML)

• Klasa środowiskowa Klasa I,
• Temperatura otoczenia: +5°C- +40°C,
• Wilgotność względna: 10 to 95% (bez

  kondensacji)

• Wymiary 151 X 87 mm
• Waga ≈100g
• Certyfikat CE

Przeznaczenie centrali CPR32-SE:

Głównymi zadaniami centrali CPR jest zarządzanie i koordynacja pracy niezależnych urządzeń wchodzących w skład systemu kontroli dostępu typu RACS. Pozostałe funkcje przedstawione są poniżej:

Główne funkcje centrali CPR

• sterowanie harmonogramami czasowymi (odnosi się to tylko do kontrolerów serii PRxx1)
• zbieranie i magazynowanie zdarzeń które wystąpiły w systemie
• synchronizacja zegarów urządzeń funkcjonujących w systemie

Tryby pracy centrali

Centrala może znajdować się w jednym z dwóch podstawowych trybów pracy:

• w stanie załączenia
• lub w stanie wyłączenia

W stanie załączenia centrala steruje czasowymi harmonogramami dostępu na kontrolerach serii PRxx1 oraz rejestruje zdarzenia które wystąpiły w całym systemie. W stanie wyłączenia centrala zawiesza wykonywanie wymienionych wcześniej czynności i zwalnia magistralę komunikacyjną systemu. Stan wyłączenia centrali jest sygnalizowany świeceniem wskaźnika LED [Wstrzymanie pracy]. Wyłączenie centrali stosuje się zwykle dla celów testowych lub konserwacyjnych np. przy wykonywaniu operacji fleszowania kontrolerów lub centrali.
