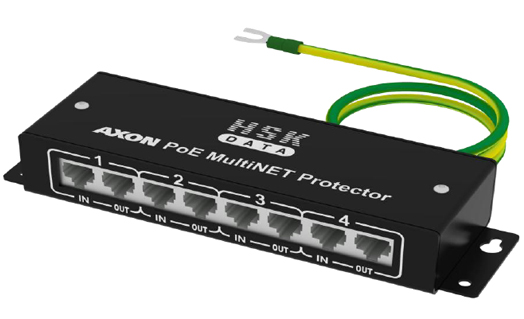

AXON Video IP Protector PoE 4


Opis produktu:

AXON Video IP Protector PoE 4 (stara nazwa: AXON PoE Multi NetProtector) to niewielkie urządzenie służące do ochrony przeciwprzepięciowej urządzeń sieciowych z PoE. PoE Multi NetProtector współpracuje z urządzeniami podłączonymi do sieci Ethernet 10/100 Mb/s zasilanymi zdalnie w technologii PoE.

Każdy z 4 kanałów AXON Video IP Protector PoE 4 zawiera w sobie dwa tory – tor przesyłania danych (linie 1-2,3-6) oraz tor zasilania (4-5,7-8). Oba te tory zabezpieczone są elementami przeciwprzepięciowymi , które odprowadzają ładunek do ziemi a także chronią linie pomiędzy sobą w obrębie pary przewodów. W celu zwiększenia obciążalności toru zasilania linia 4 jest zwarta z 5 a linia 7 z 8.

Urządzenie AXON Video IP Protector PoE 4 zostało wyposażone w metalową obudowę zabezpieczającą przed uszkodzeniami mechanicznymi oraz ekranowanie całego układu ochronnego.

Zastosowanie ekranowanego gniazda RJ45 pozwala na zachowanie ciągłości ekranu w przypadku stosowania skrętki STP. Ekran gniazda dołączony jest do uziemienia. Warunkiem poprawnej pracy AXON Video IP Protector PoE 4 jest podłączenie go do sprawnego uziemienia lub przewodu ochronnego PE.

Specyfikacja techniczna

Tor sygnałowy – pary 1-2,3
Napięcie znamionowe Un5V
Napięcie maksymalne Uc6V
Poziom protekcji Up linia-linia≤ 40V-1kV/μs, C3
Poziom protekcji Up linia-uziemi≤ 600V-1kV/μs, C3
Znamionowy prąd wyładowczy iN li20A - 10/1000μs,C3
Znamionowy prąd wyładowczy iN li20A- 10/1000μs,C3
Tor zasilania – linie 4,5
Napięcie znamionowe Un50V
Napięcie maksymalne Uc56V
Prąd nominalny In400mA
Poziom protekcji Up linia-linia≤95V-1kV/ μs,C3
Poziom protekcji linia-uziemieni≤1000V-1,2/50μs,C2
Znamionowy prąd wyładowczy iN li10A - 10/1000μs, C3
Znamionowy prąd wyładowczy iN li2kA - 8/20μs,C2
Parametry protekcjizgodnie z PN-EN61643-21
Ogólne:
Typ gniazdRJ45 (8x8P8C) ekranowane
Obudowametalowa, lakierowana
Wymiary167x50x32mm
Ciężar0,4kg
NormyPN-EN61643-21
