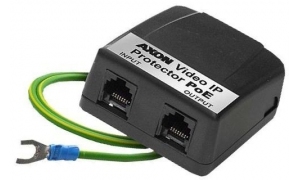

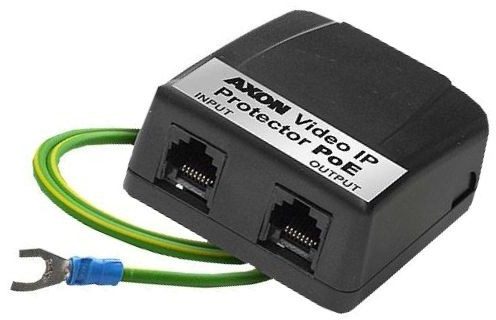

AXON Video IP Protector PoE (stara nazwa: AXON NET PoE Protector) to łatwy w instalacji i niezawodny w działaniu produkt, służący do ochrony przeciwprzepięciowej urządzeń stosowanych w systemach cyfrowej telewizji przemysłowej komunikujących się poprzez sieć Ethernet 10/100 Mb/s, a w szczególności przeznaczony jest do zabezpieczania kamer IP zasilanych zdalnie w technologii PoE.

Prezentowany produkt posiada dwa tory: tor przesyłania oraz tor zasilania. AXON Video IP Protector PoE zapewnia zabezpieczenie przeciwprzepięciowe dla obu torów. Urządzenie skutecznie odprowadza ładunek do „ziemi" oraz chroni linie pomiędzy sobą w obrębie pary przewodów. W celu zwiększenie obciążalności toru zasilania linia 4 jest zwarta z 5, a linia 7 z 8. Warunkiem poprawnej pracy urządzenia jest podłączenie go do uziemienia (nie podłączać do piorunochronu) lub przewodu ochronnego PE sieci elektrycznej.

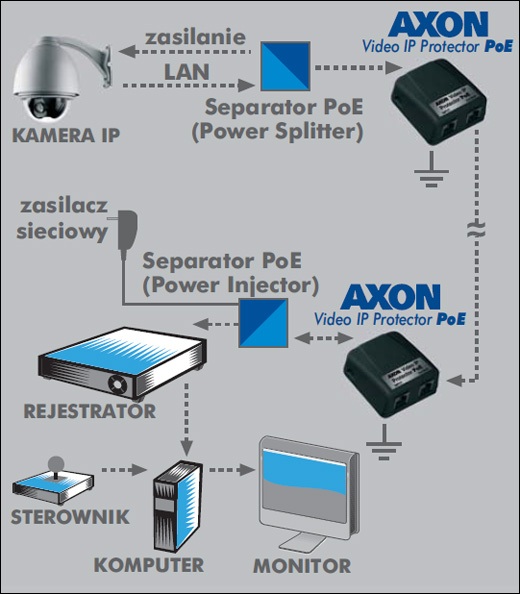

Przykładowe zastosowanie:

Typ gniazd	RJ-45 (8P8C)
Tor sygnałowy (pary)	1-2, 3-6
Tor zasilania (linie)	4, 5, 7, 8
Napięcie znamionowe Un [V]	5 (tor sygnałowy), 50 (tor zasilania)
Napięcie maksymalne Uc [V]	6 (tor sygnałowy), 56 (tor zasilania)
Prąd znamionowy In [mA]	400
Poziom protekcji Up (linia-linia	≤40 - 1k, C3 (tor sygnałowy), ≤95 - 1k, C3 (tor zasilania)
Poziom protekcji Up (linia-uziem	≤600 - 1k, C3 (tor sygnałowy), ≤100 - 1,2/50, C2 (tor zasilania)
Znamionowy prąd wyładowczy iN (l	20 - 10/1000, C3 (tor sygnałowy), 10 - 10/1000, C3 (tor zasilania)
Znamionowy prąd wyładowczy iN (l	20 - 10/1000, C3 (tor sygnałowy), 2k - 8/20, C2 (tor zasilania)
Obudowa	z tworzywa sztucznego
Długość przewodu uziemiającego [	0,3
Wymiary [mm]	66 x 60 x 30
Waga [g]	80
Normy	PN-EN 61643-21
